Эмулятор Tell-Tale + Понижающий LED-драйвер для авто

Эмулятор контроля ламп и драйвер светодиодов ВДФ-лайт для авто

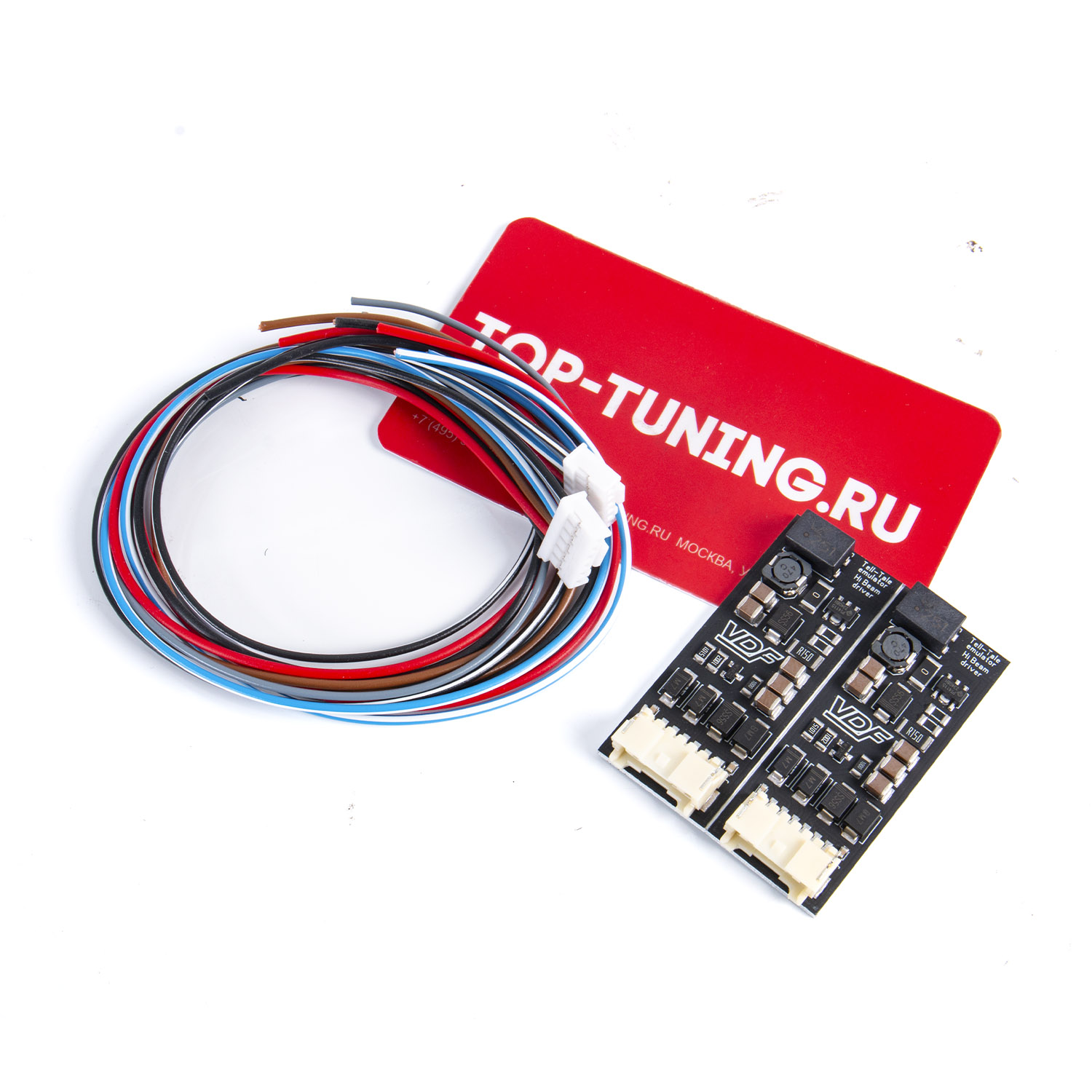

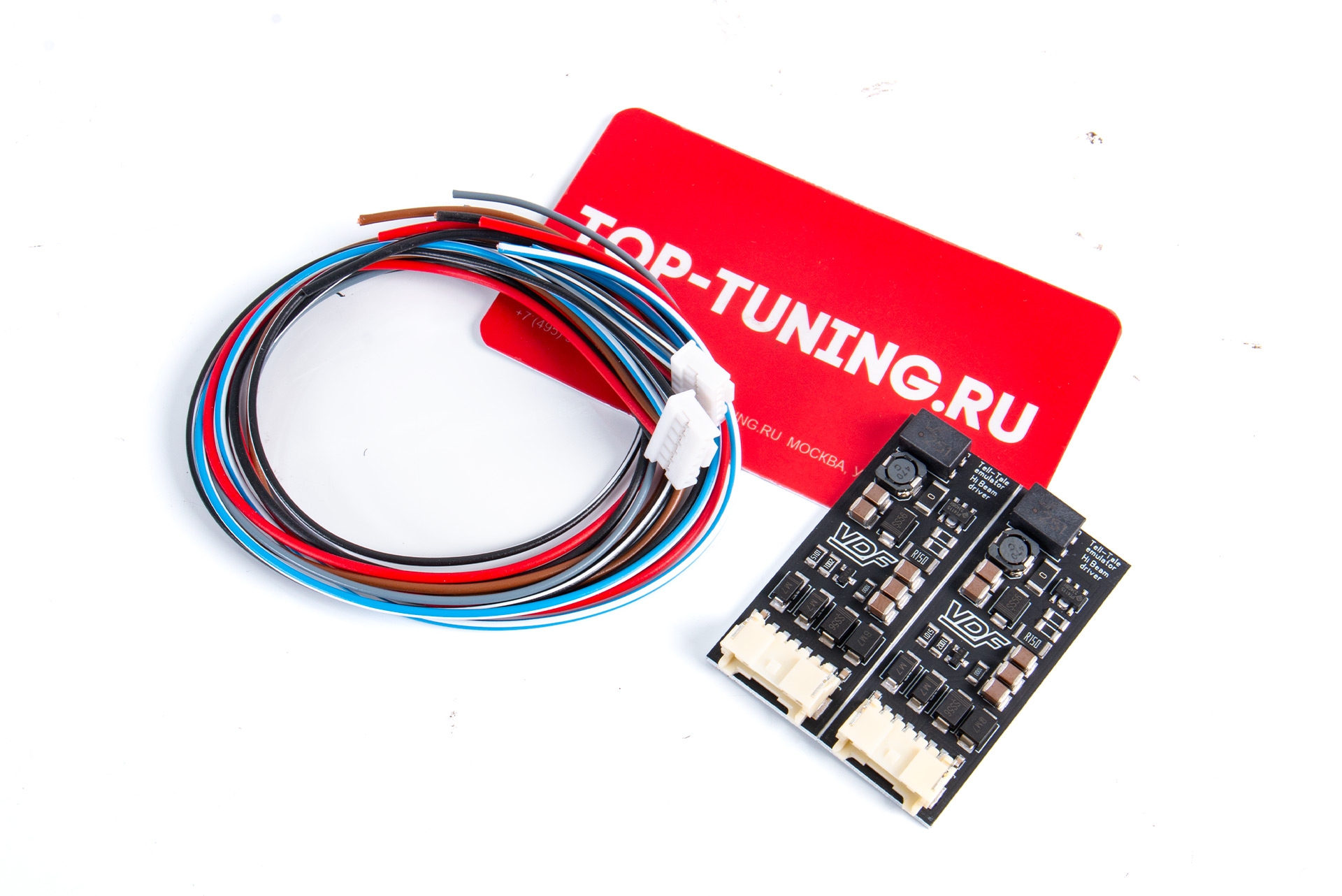

Комлпект - 2 шт. | Гарантия 1 год

Эмулятор Tell-Tale + понижающий LED-драйвер — специализированное решение для корректной замены штатных LED-блоков и питания Bi-LED линз без появления ошибок на приборной панели. Устройство объединяет сразу два функциональных модуля: эмуляцию обратной связи штатной системы контроля освещения и стабилизированный драйвер питания для светодиодов. Такой подход позволяет интегрировать модернизированную оптику в штатную электрическую систему автомобиля без вмешательства в ЭБУ.

Эмулятор контроля ламп tell-tale для авто без ошибок

Основная задача блока — корректно имитировать сигнал исправной работы штатного LED-модуля. При удалении оригинального блока управления освещением в большинстве автомобилей возникает ошибка на приборной панели. Модуль формирует аналоговую обратную связь (Tell-Tale или DG), благодаря чему система автомобиля продолжает воспринимать освещение как исправное. Это особенно актуально при установке кастомных Bi-LED линз, модернизации дальнего света или доработке боковой подсветки.

Led драйвер для bi-led линз и модернизации фар

Встроенный понижающий драйвер обеспечивает стабильное питание мощных светодиодов с током 670 мА. Поддерживается подключение от 1 до 4 LED или многочиповых светодиодных модулей с суммарным падением напряжения до 10В. Это позволяет безопасно использовать современные светодиодные решения без риска перегрева или нестабильной работы.

Подходит для Hyundai, Kia, Toyota, Subaru и других авто

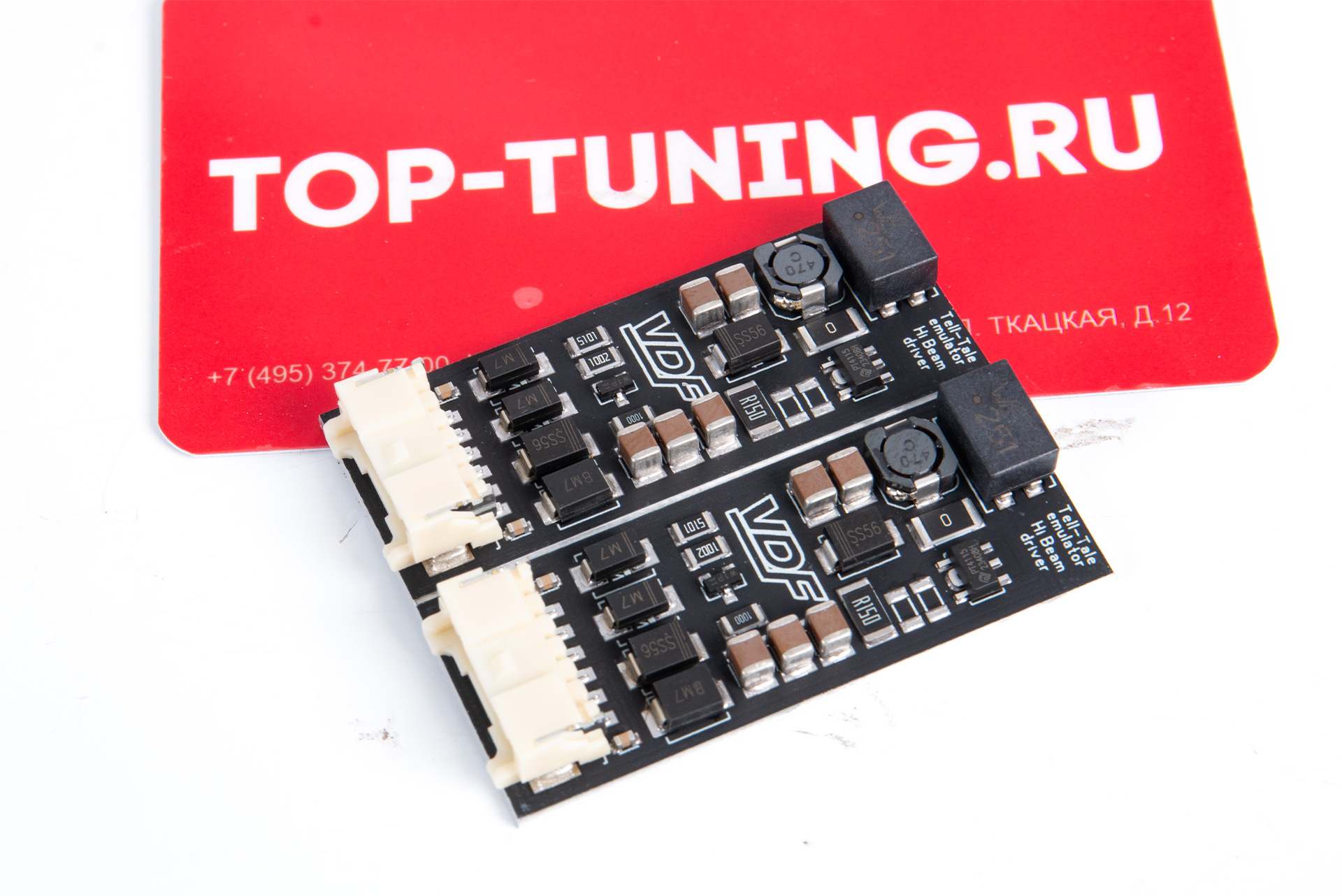

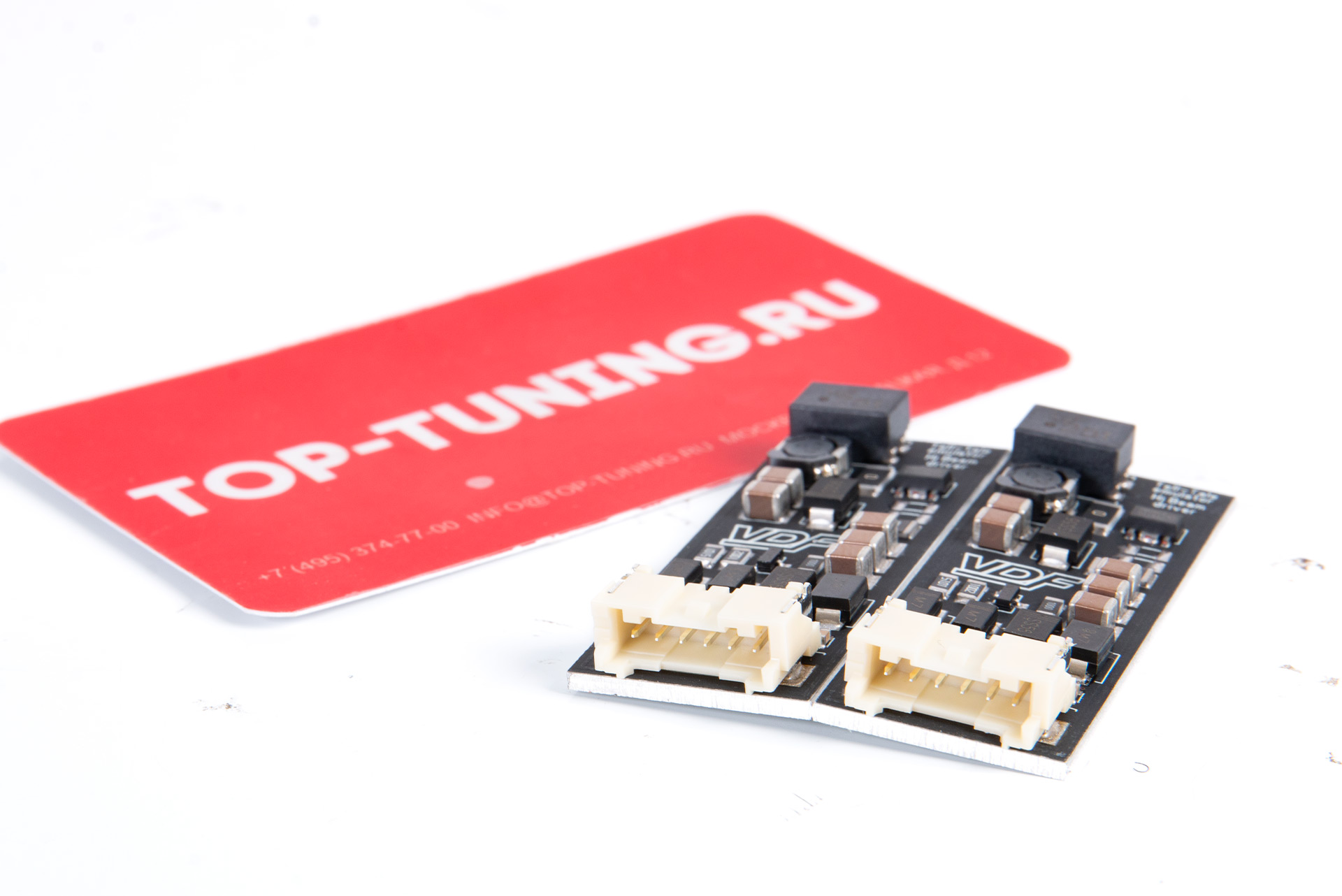

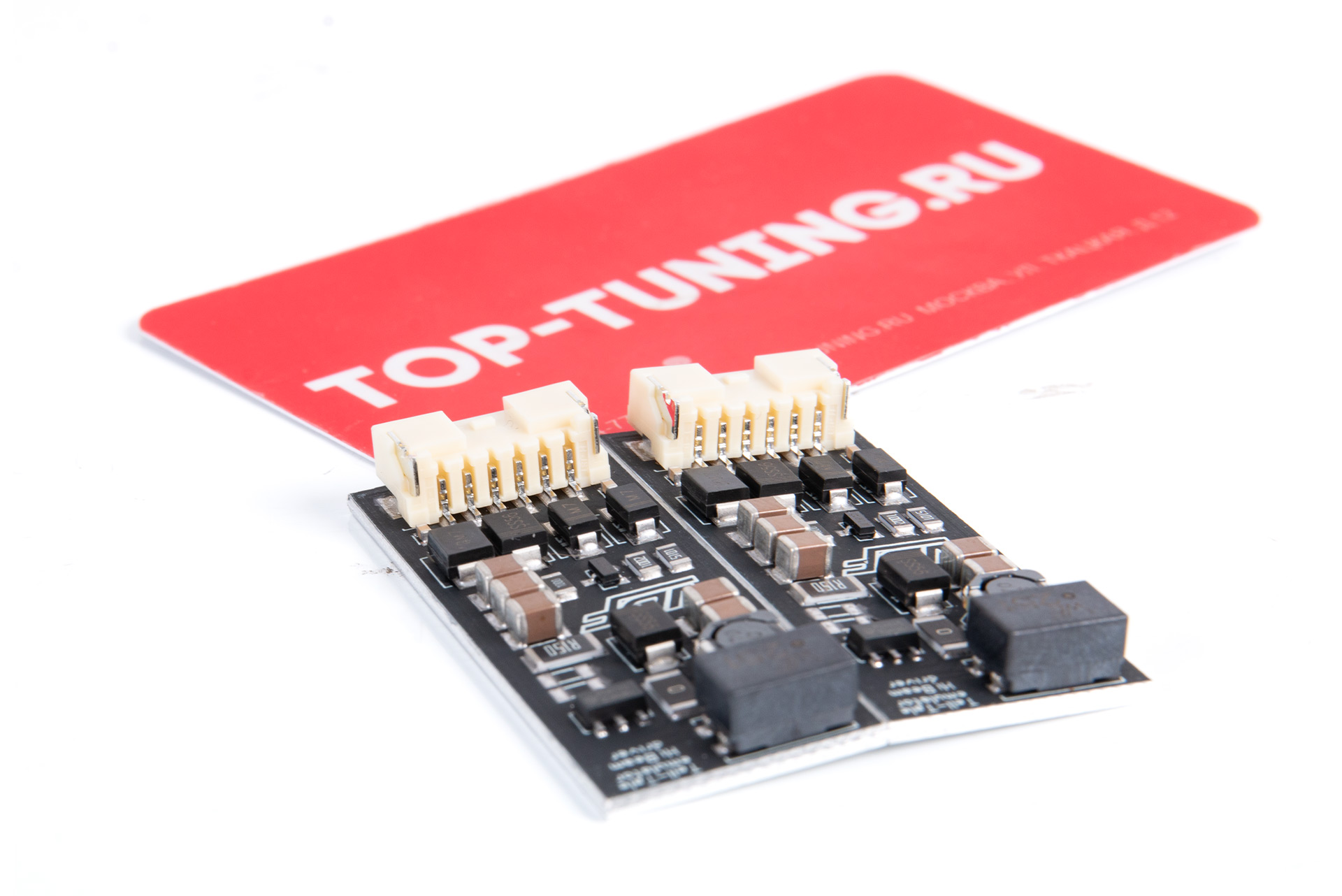

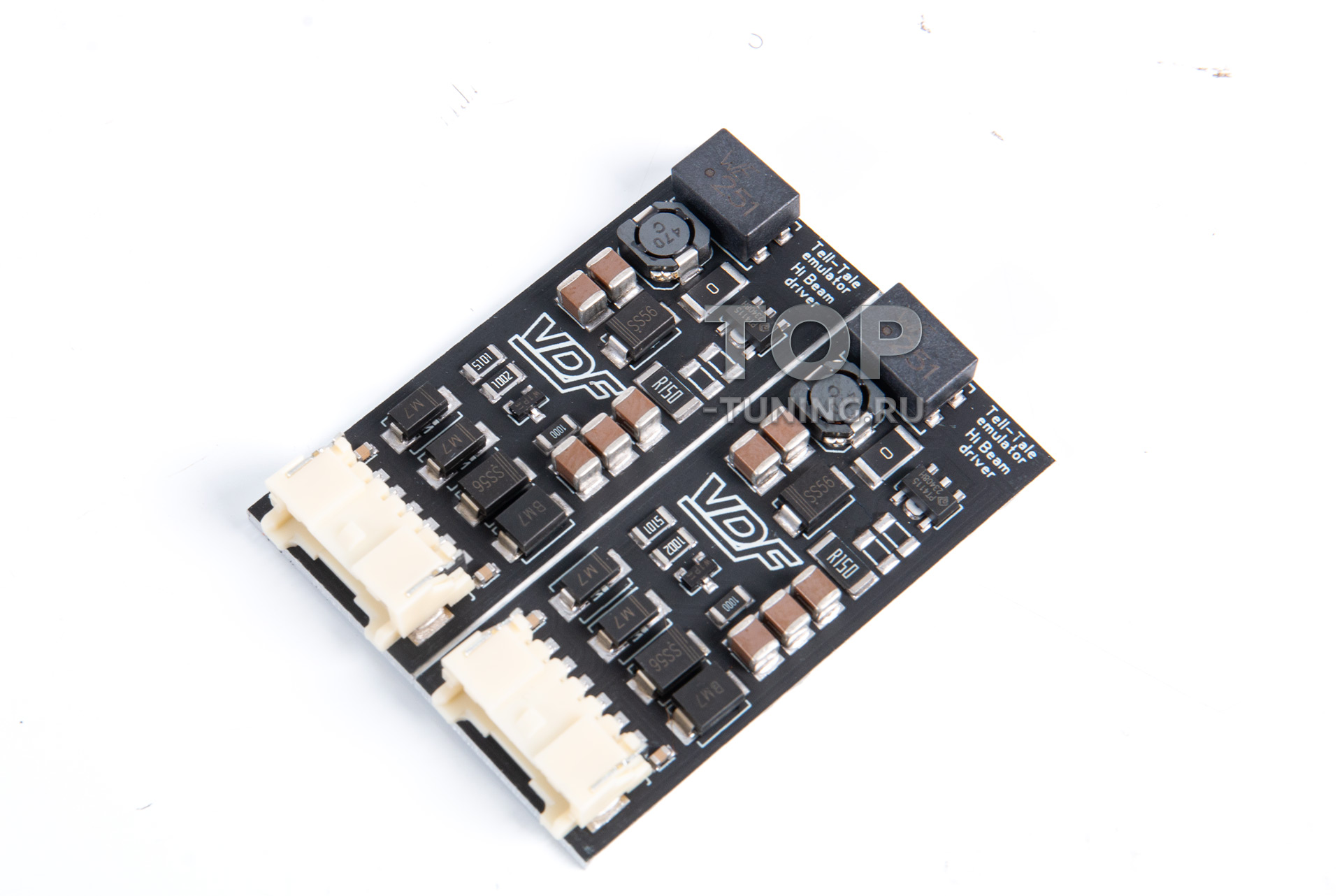

Модуль ориентирован на автомобили с аналоговой системой контроля освещения. Наиболее часто применяется в моделях Хендай, Киа, Тойота, Субару, а также других марках, использующих аналоговый сигнал обратной связи. Компактный размер позволяет разместить устройство непосредственно внутри корпуса фары, что упрощает монтаж и сохраняет заводской внешний вид.

Простая интеграция в retrofit оптики

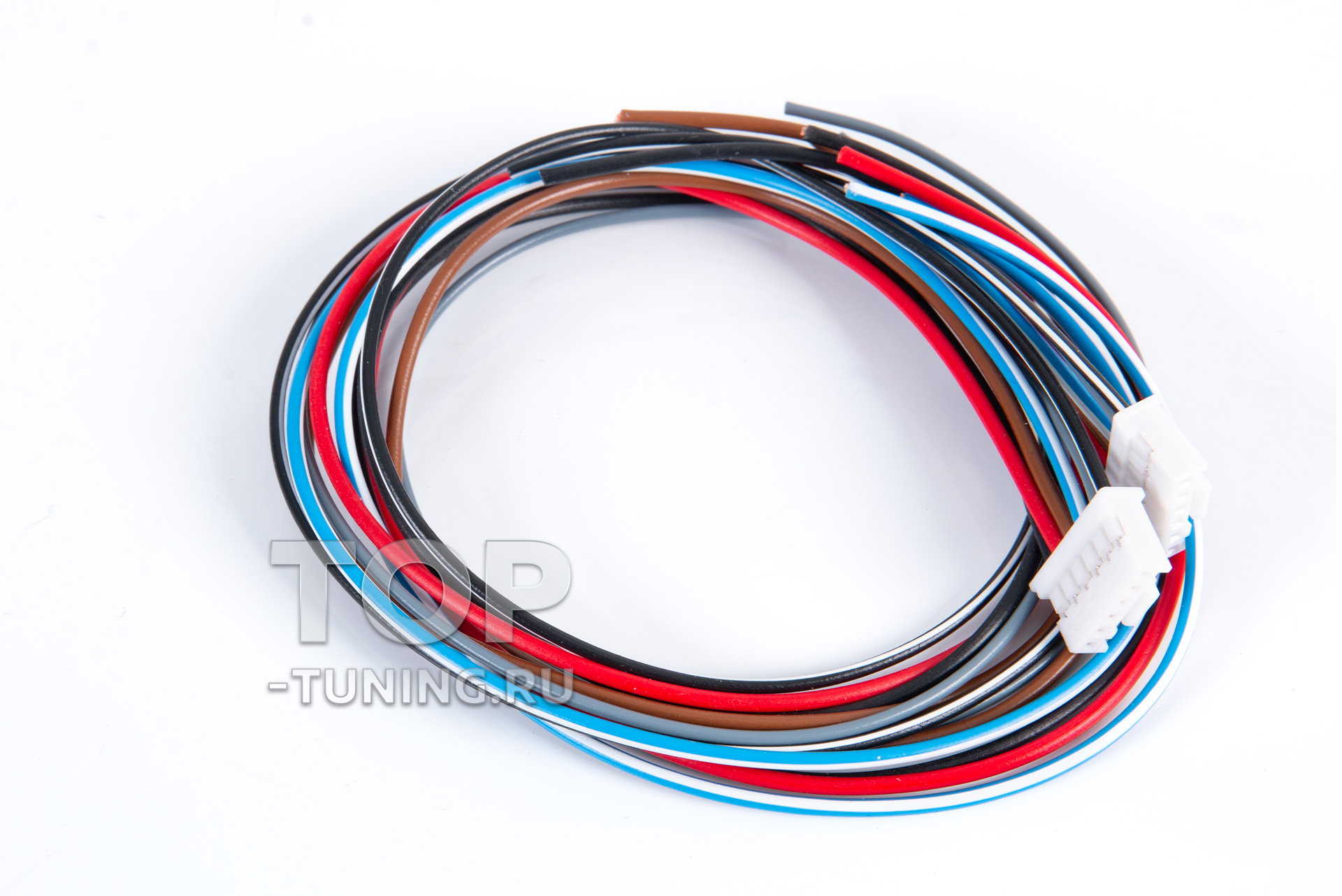

Подключение не требует сложных вмешательств в штатную проводку. Все провода имеют понятную маркировку:

• GND — общая масса
• LO+ — питание от ближнего света
• TT — выход эмуляции
• HI+ — вход питания драйвера
• LED+ / LED− — выход на светодиоды



При корректном подключении обеспечивается стабильная работа светодиодов и отсутствие ошибок на приборной панели. Устройство интегрируется в существующую систему без необходимости перепрограммирования электронных блоков.

Логика подключения изделия:

• Подключение обратной связи. Чаще всего обозначается Tell-Tale на Корейских авто или DG на Японских (Koito в основном). Цвета проводов могут отличаться. Но, обычно это «серый» на Корейцах и «синий» на Японцах. Поиск этого провода – при включении зажигания на нём появляется «условный плюс» со стороны авто. При включении ближнего света и состоянии «всё ок» на этом проводе потенциал меняется на «условную землю». Провод отключить от штатного блока управления, подключить к TT эмулятора.

• Подключение LED. Ищем провода, идущие непосредственно на светодиодный чип. Проводов может быть больше чем 2, из них нужны только те, что (+) LED и (-) LED. Подключаем на соответствующие провода эмулятора.

• Остальные провода подключаем по назначению.

Преимущества установки эмулятора

• Отсутствие ошибок системы освещения
• Стабильное питание светодиодов
• Поддержка современных Bi-LED решений
• Компактный корпус для установки в фару
• Без вмешательства в ЭБУ автомобиля
